RX4054 500mA 鋰電池充電器芯片
發布日期:2024-08-15
點擊次數:8169
RX4054是一款單節鋰離子電池恒流/恒壓線性充
電器，簡單的外部應用電路非常適合便攜式設
備應用，適合USB電源和適配器電源工作，內部
采用防倒充電路，不需要外部隔離二極管。熱反
饋可對充電電流進行自動調節，以便在大功率操
作或高環境溫度條件下對芯片溫度加以限制。
RX4054充電截止電壓為4.2V，充電電流可通過
外部電阻進行設置。當充電電流降至設定值的
1/10時，RX4054將自動結束充電過程。
當輸入電壓被移掉后，RX4054自動進入低電流待
機狀態，待機電流降至0.5uA。
特性
● 最大充電電流：500mA
● 超低功耗 0.5uA
● 無需 MOSFET、檢測電阻器和隔離二極管
● 智能熱調節功能可實現充電速率最大化
● 智能再充電功能
● 預充電壓：4.2V
● C/10 充電終止
● 2.9V 涓流充電閾值
● 封裝形式：SOT23-5L
應用
◆ 充電座
◆ 藍牙耳機、GPS
◆ 手機、PDA、MP3/MP4
◆ 數碼相機、Mini 音響等便攜式設備

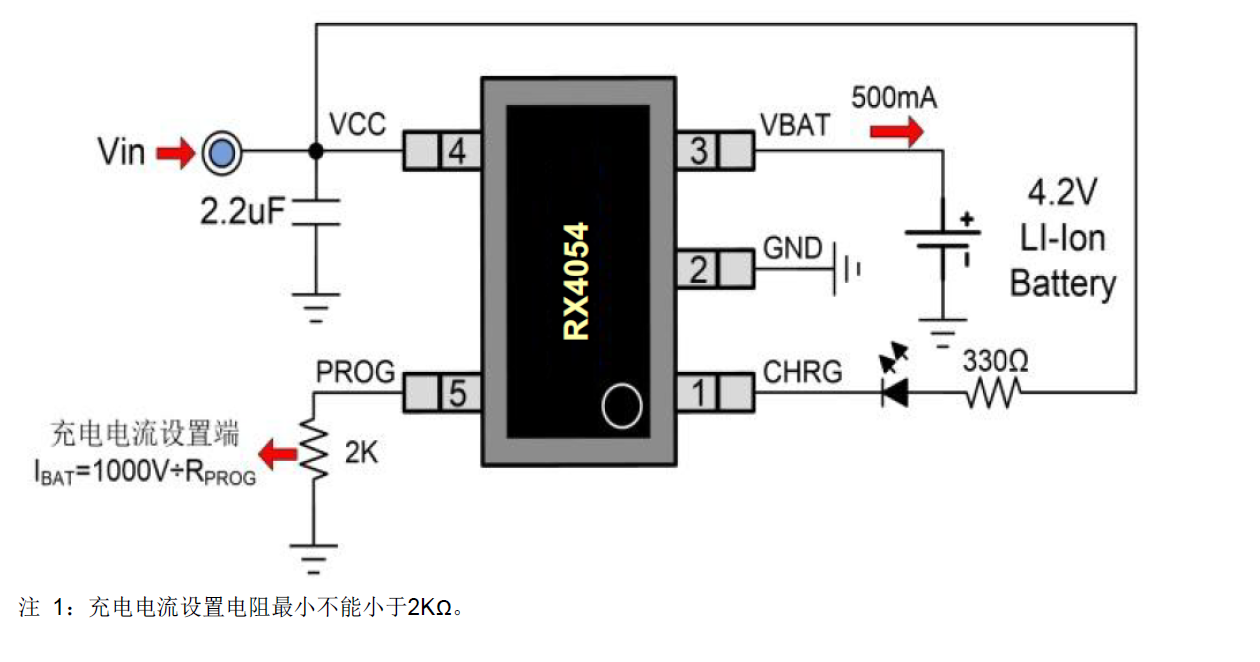

典型應用電路圖

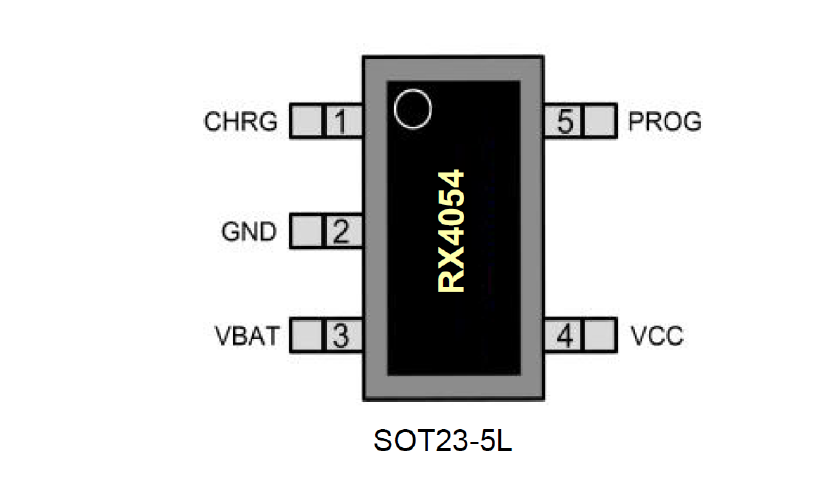

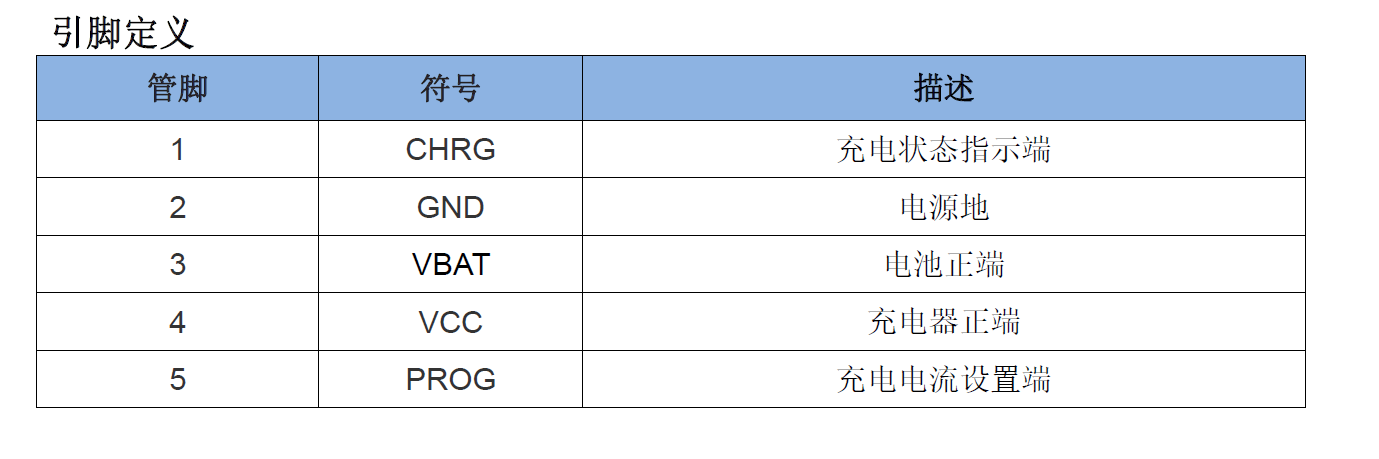

引腳排列
